Forno de tubos de três zonas de alto vácuo de 1700C Forno de tubos CVD com flanges de resfriamento por água

Análise do produto para fornos de tubos de 3 zonas

O PTC D100/1500/17/3 é um forno de tubos de três zonas de 100 mm com flange de vedação a vácuo e dispositivos de resfriamento a água.Cada zona de aquecimento é 20 "de comprimento e controlada por três precisão 30 segmentos de controladores de temperatura digital independentementeAs zonas de aquecimento são aquecidas por potentes elementos de 1800 MoSi2 até 1700°C. O forno de tubo pode criar os vários gradientes térmicos ajustando a temperatura de três zonas.É um excelente forno para preparar materiais funcionais sob gradiente térmico, e também pode ser usado para o crescimento de nano ou filme por CVD.

Principais características

• Tmax 1700 °C
• Três zonas de aquecimento independentes, de comprimento total de 1500 mm
• Estrutura de aço dupla, câmara de forno não dividida para proteger perdas de calor mínimas
• Disponíveis vários processos atmosféricos num único ciclo
• Nível máximo de vácuo alcançar 10E-3 torr trabalhou com bomba molecular
• Câmara isolada por fibras com potentes elementos de aquecimento MoSi2 garantir temperatura uniforme garantir temperatura uniforme
• Controlador de temperatura Shimaden PID com 30 segmentos programáveis
• Flancas de vedação a vácuo SS304 com válvulas e medidor de pressão incluídos
• Suporte de flanges duplas proporciona melhor vedação e maior vida útil do tubo
• Termopares de longa duração do tipo B
• Certificado CE, norma

Curvas de rampa, habitação e arrefecimento para fornos de tubos CVD de zona 3 da série 1700

Medidas de segurança

• Amperiômetro e voltômetros duplos para fácil monitorização e solução de problemas.
• Proteção contra sobreaquecimento desliga o forno de tubo se a temperatura estiver fora da faixa aceitável (consulte o manual do controlador) ou quando o termopare é quebrado ou falha no funcionamento
• Proteção contra falhas de energia retoma o funcionamento do forno imediatamente após o ponto de falha quando a energia é restabelecida
• O controle PID de autoajuste baseado em microprocessador fornece um processo térmico ideal com um excesso mínimo

Galeria de produtos

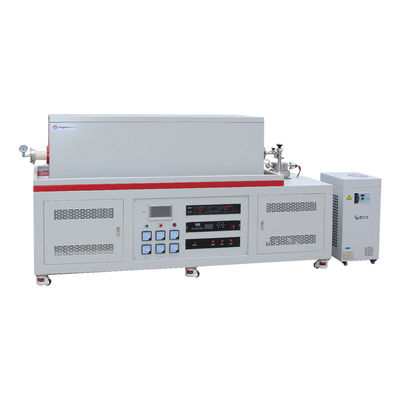

Vista da frente paraForno de tubo CVD da zona 31700 graus C

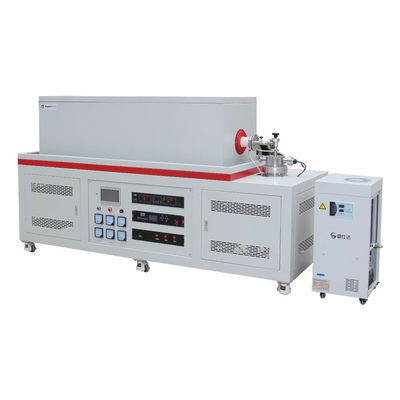

Vista lateralpara 1700CForno de tubos CVD de zona 3com dispositivo de refrigeração por água

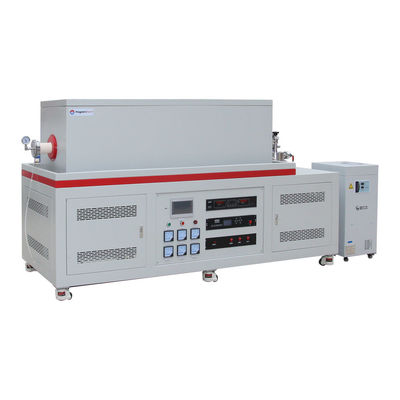

Detalhespara1700CForno de tubos CVD de zona 3com flange de refrigeração por água e unidade de bomba de moléculas

Especificações técnicas

Notas de aplicação

• Não encha o tubo do forno com gases explosivos, como hidrogénio ou metano, sem os controlos e supervisão necessários de segurança.
• Fornos de tubo de 1700C com tubo de alumina são projetados para uso sob vácuo e baixa pressão; 0,2 bar / 3 psi / 0,02 MPa
• Para minimizar a taxa de rachadura dos tubos de cerâmica, por favor, mudar a posição (marcar quatro pontos no tubo) cada lote
• As pequenas rachaduras podem aparecer na superfície da cerâmica refratária durante uma utilização prolongada.

Comparação de tamanho
