Forno de tubo a vácuo de 1700C Forno tubular de alta temperatura OD170mm ID150mm

Análise do produto para fornos rotativos de tubos

O PTR D170/900/17 é um forno de tubo rotativo OD170mm certificado CE altamente personalizado com flange de vedação de vácuo completo e dispositivos de resfriamento a água.O tubo do forno foi construído com tubo de SiC recristalizadoO forno é equipado com uma caixa de alimentação de material, caixa de descarga, entrada e saída de gás, entrada e saída de gás pressurizado, sistema rotativo de inclinação,zona de aquecimento de 900 mm de comprimento e controlada por um precisão de 30 segmentos de controladores de temperatura digitais independentementeA zona de aquecimento é aquecida por poderosos elementos 1800 MoSi2 até 1600°C.e também pode ser usado para o crescimento de nano ou filme por CVD.

Principais características

• Tmax 1600 °C
• Fornos de tubos contínuos, giratórios e inclináveis
• Estrutura de aço dupla, câmara de forno não dividida para proteger perdas de calor mínimas
• Disponíveis vários processos atmosféricos num único ciclo
• Câmara isolada por fibras com potentes elementos de aquecimento MoSi2 garantir temperatura uniforme garantir temperatura uniforme
• Controlador de temperatura Shimaden PID com 30 segmentos programáveis
• Flancas de vedação de arrefecimento por água SS304 com válvulas e compressor
• Termopares de longa duração do tipo B
• Certificado CE, norma

Curvas de rampa, habitação e arrefecimento para fornos de tubos da série 1700

Medidas de segurança

• Amperiômetro e voltômetros duplos para fácil monitorização e solução de problemas.
• Proteção contra sobreaquecimento desliga o forno de tubo se a temperatura estiver fora da faixa aceitável (consulte o manual do controlador) ou quando o termopare é quebrado ou falha no funcionamento
• Proteção contra falhas de energia retoma o funcionamento do forno imediatamente após o ponto de falha quando a energia é restabelecida
• O controle PID de autoajuste baseado em microprocessador fornece um processo térmico ideal com um excesso mínimo

Galeria de produtos

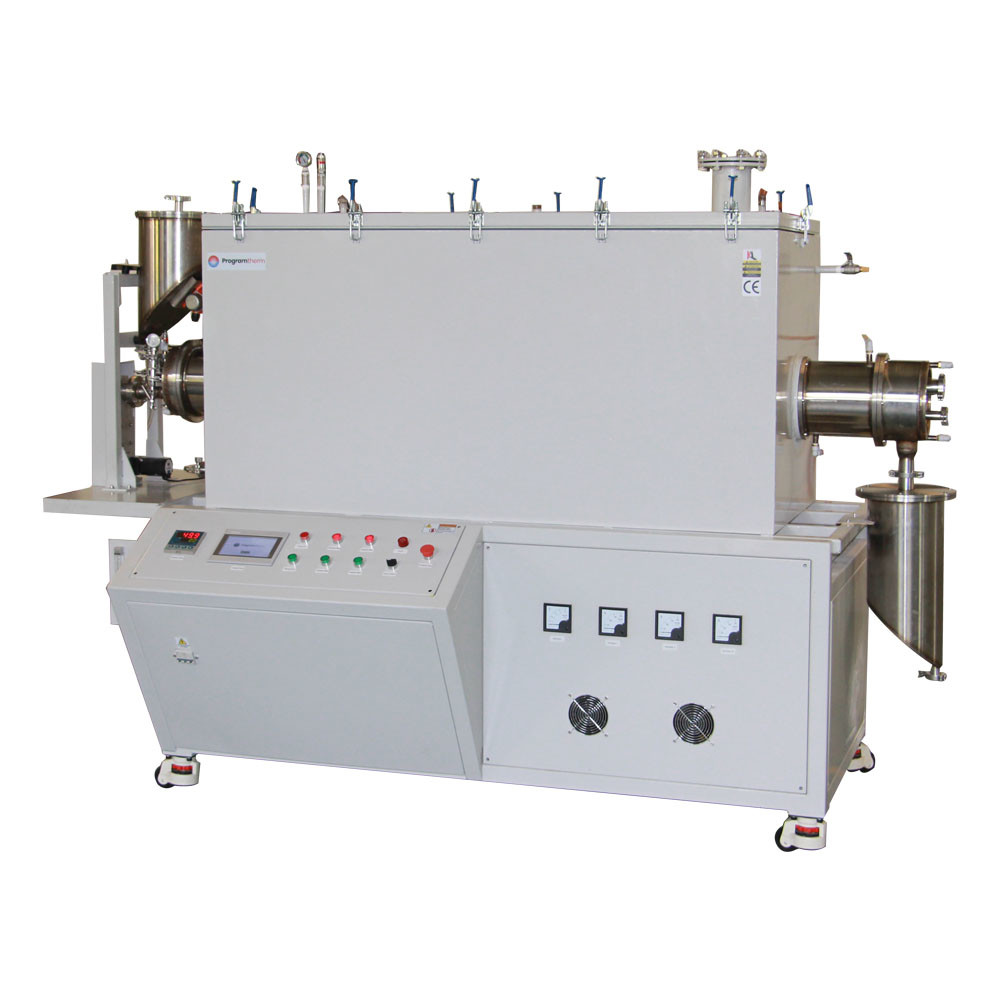

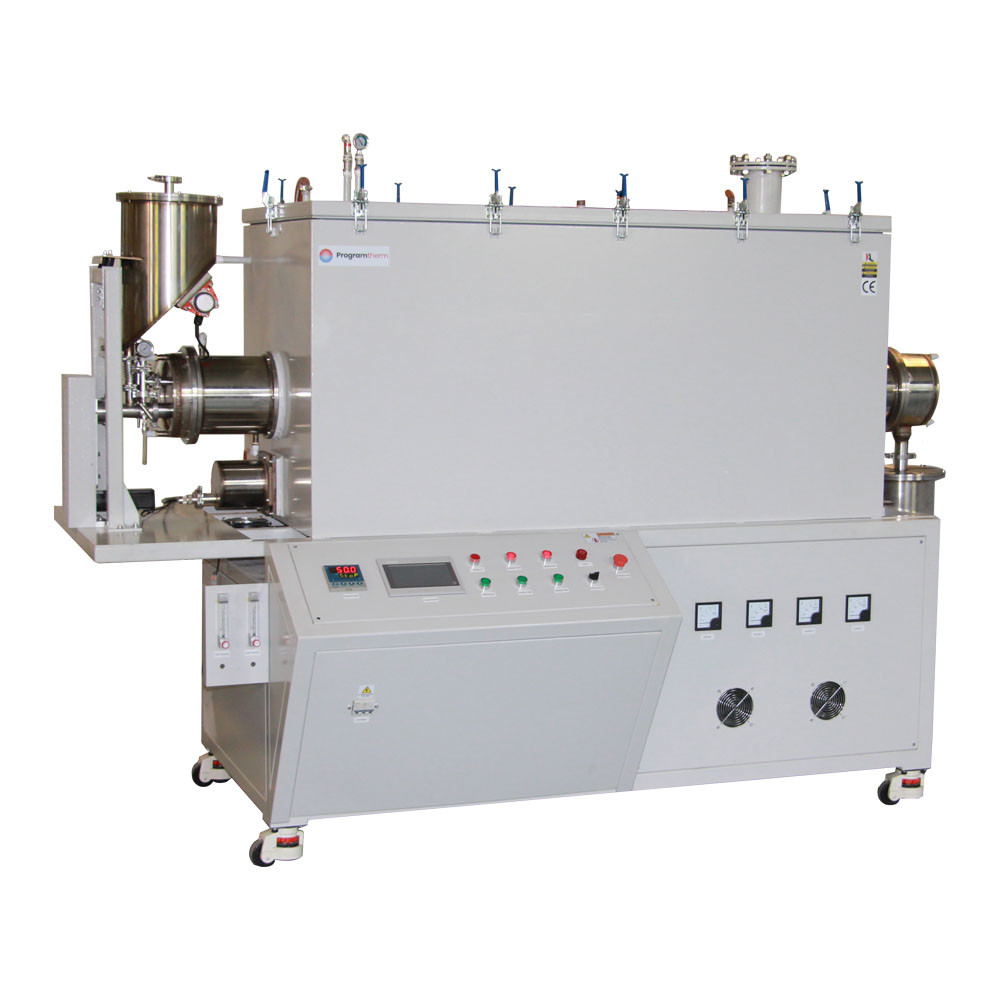

Vista da frente para RForno de tubos1700 graus C

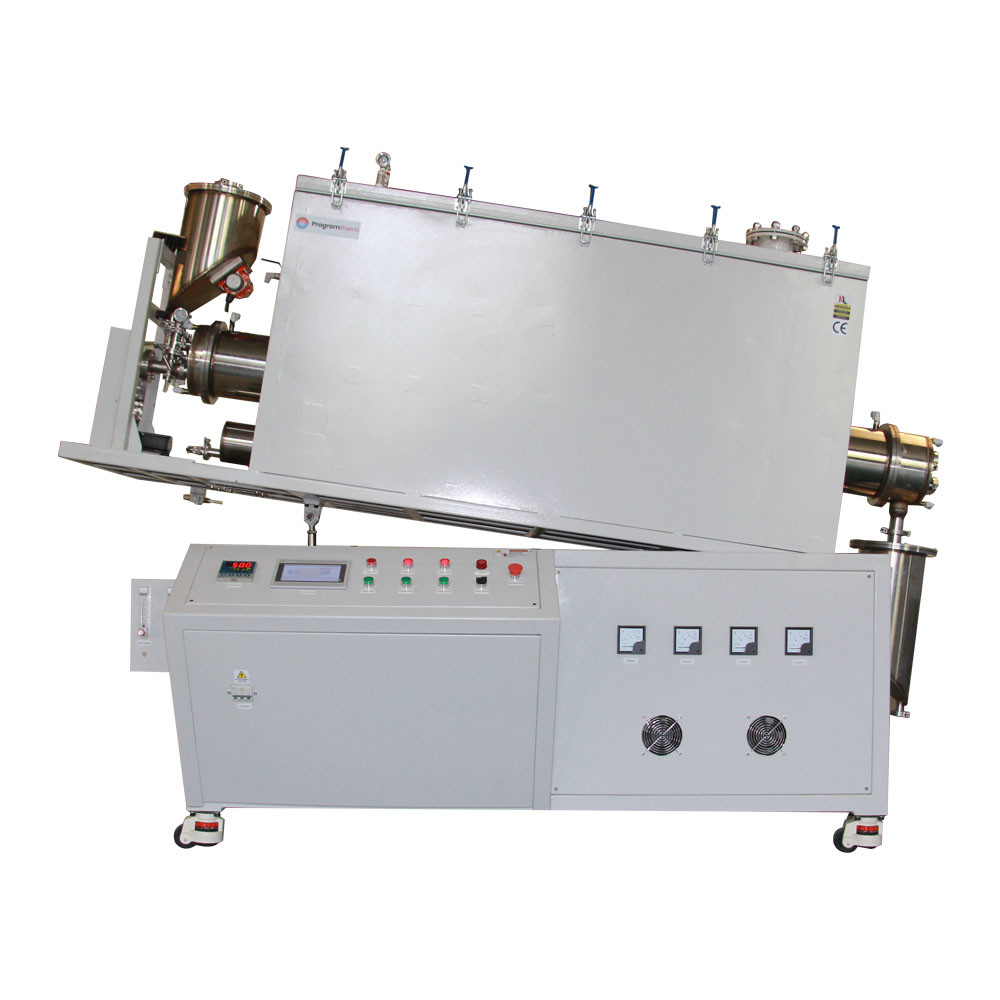

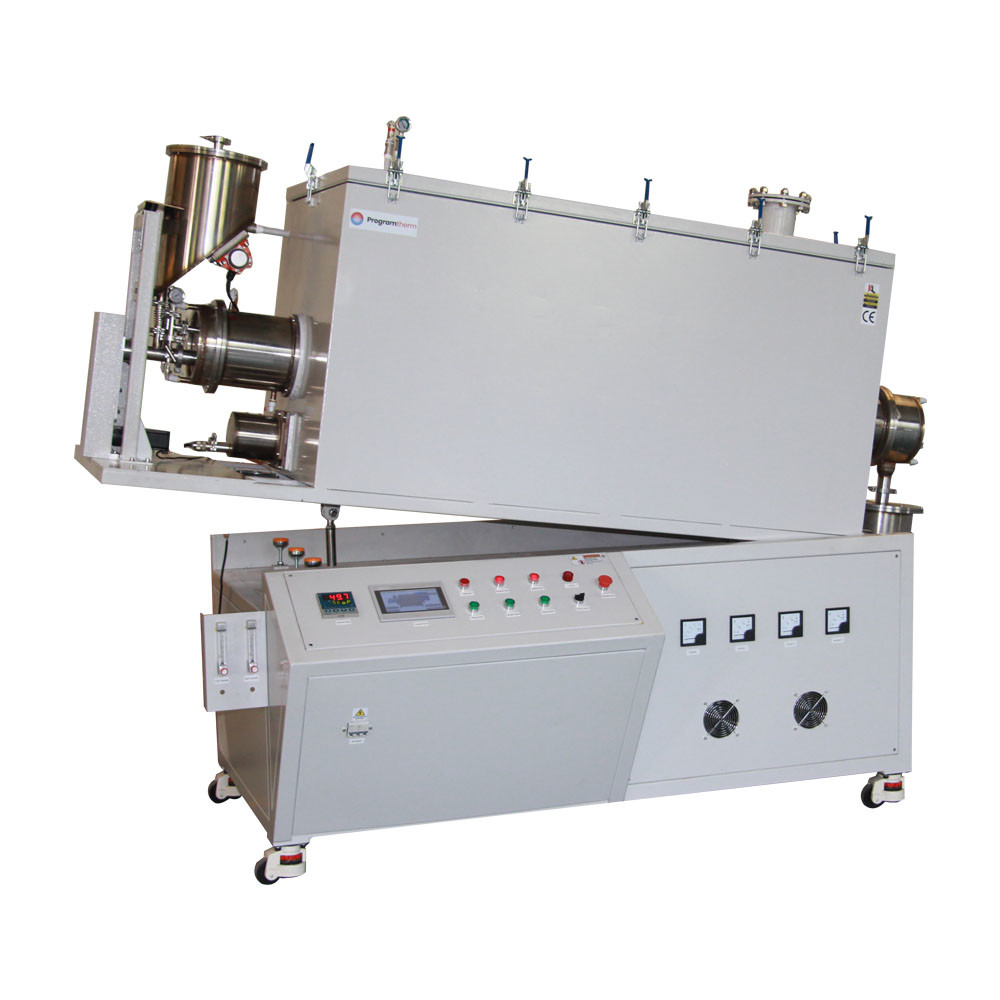

Vista lateralpara 1700CForno de tubos rotativoscom dispositivo de refrigeração por água

Especificações técnicas

Notas de aplicação

• Não encha o tubo do forno com gases explosivos, como hidrogénio ou metano, sem os controlos e supervisão necessários de segurança.
• Fornos de tubo de 1700C com tubo de alumina são projetados para uso sob vácuo e baixa pressão; 0,2 bar / 3 psi / 0,02 MPa
• Para minimizar a taxa de rachadura dos tubos de cerâmica, por favor, mudar a posição (marcar quatro pontos no tubo) cada lote
• As pequenas rachaduras podem aparecer na superfície da cerâmica refratária durante uma utilização prolongada.

Comparação de tamanho
