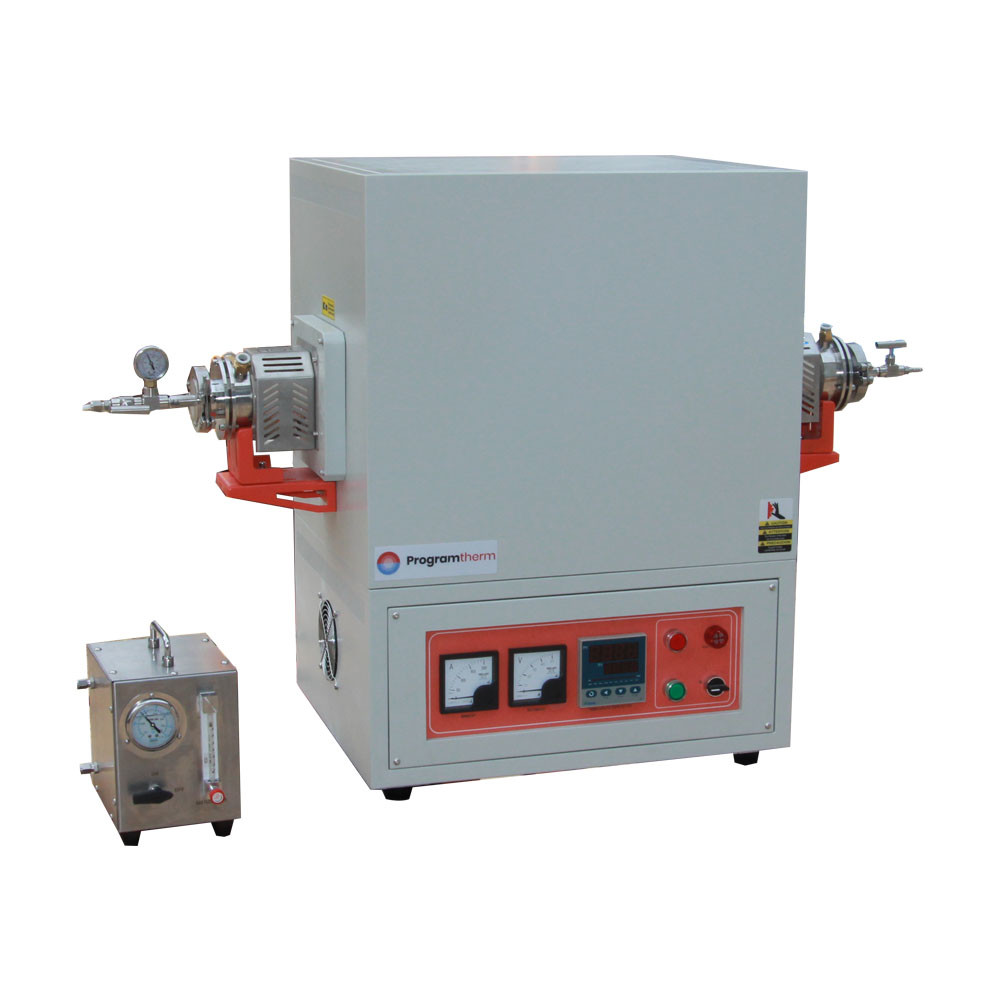

Forno de tubo com dispositivo de abastecimento de gás para tratamento térmico de películas finas

Visão geral do produto para forno de tubo de 1700C

Este modelo é constituído por um forno de aquecimento tubular horizontal e um sistema de abastecimento de gás, principalmente fazendo experimentos de tratamento térmico de películas finas (filmes de nitruro de metal de transição e de nitruro de HEA,diferentes revestimentos duros PVD).

Principais características

• Tmax 1700 °C
• Forno de tubo de vácuo de alta temperatura, de zona única
• Estrutura de aço dupla, câmara de forno não dividida para proteger perdas de calor mínimas
• Disponíveis vários processos atmosféricos num único ciclo
• Nível máximo de vácuo alcançar 10E-3 torr trabalhou com bomba molecular
• Câmara isolada por fibras com potentes elementos de aquecimento MoSi2 garantir temperatura uniforme garantir temperatura uniforme
• Controlador de temperatura Shimaden PID com 30 segmentos programáveis
• Flancas de vedação de resfriamento por água a vácuo SS304 com válvulas e medidor de pressão incluídos
• Suporte de flanges duplas com cobertura de calor das extremidades proporciona melhor vedação e operação segura
• Termopares de longa duração do tipo B
• Certificado CE, norma

Curvas de rampa, habitação e arrefecimento para fornos de tubos da série 1700

Medidas de segurança

• Amperiômetro e voltômetros duplos para fácil monitorização e solução de problemas.
• Proteção contra sobreaquecimento desliga o forno de tubo se a temperatura estiver fora da faixa aceitável (consulte o manual do controlador) ou quando o termopare é quebrado ou falha no funcionamento
• Proteção contra falhas de energia retoma o funcionamento do forno imediatamente após o ponto de falha quando a energia é restabelecida
• O controle PID de autoajuste baseado em microprocessador fornece um processo térmico ideal com um excesso mínimo

Galeria de produtos

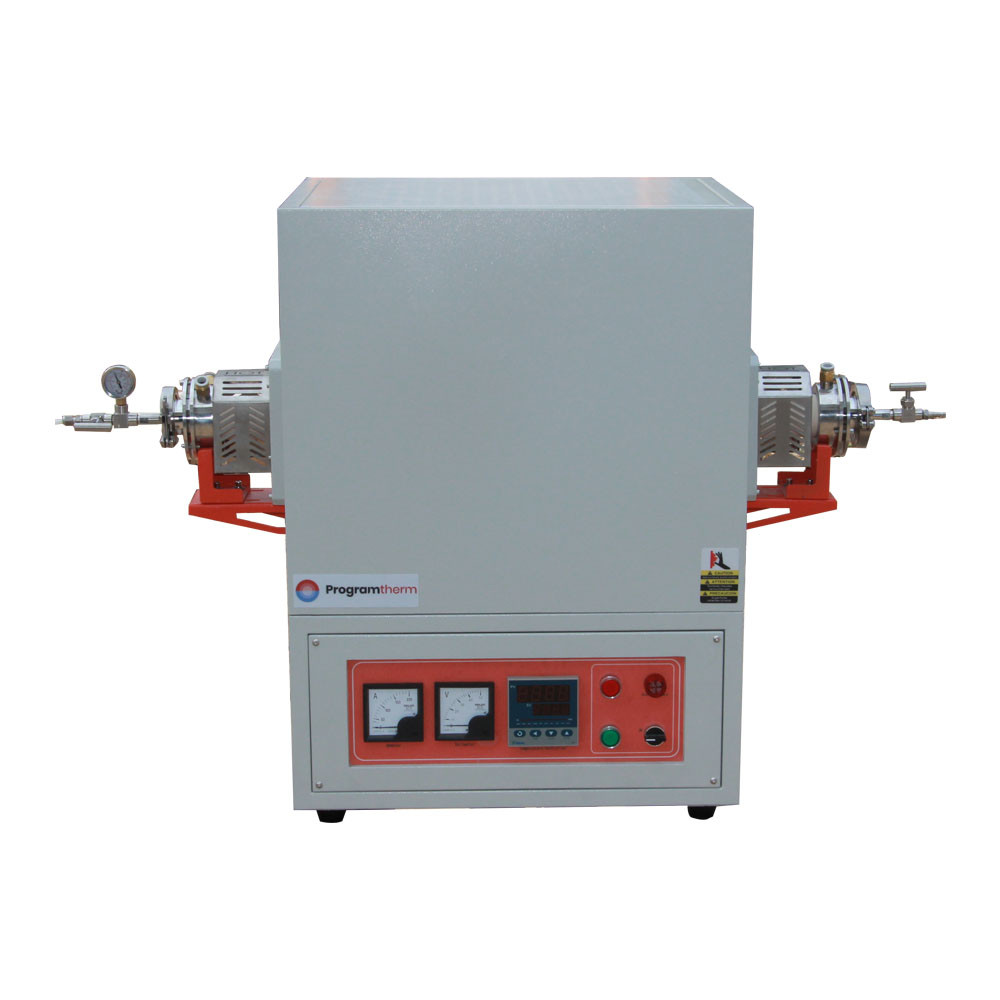

Vista frontal para forno de tubo de alta temperatura 1700 graus C

Vista da frente para1700 graus CForno de tubo de alta temperatura

Especificações técnicas

Notas de aplicação

• Não encha o tubo do forno com gases explosivos, como hidrogénio ou metano, sem os controlos e supervisão necessários de segurança.
• Os fornos de tubo de 1700C com tubo de alumina são concebidos para utilização sob vácuo e baixa pressão; 0,2 bar / 3 psi / 0,02 MPa
• Para minimizar a taxa de rachadura dos tubos de cerâmica, por favor, mudar a posição (marcar quatro pontos no tubo) cada lote
• As pequenas rachaduras podem aparecer na superfície da cerâmica refratária durante uma utilização prolongada, o que é normal e as rachaduras podem ser reparadas com revestimento de alumina

Comparação de tamanho
