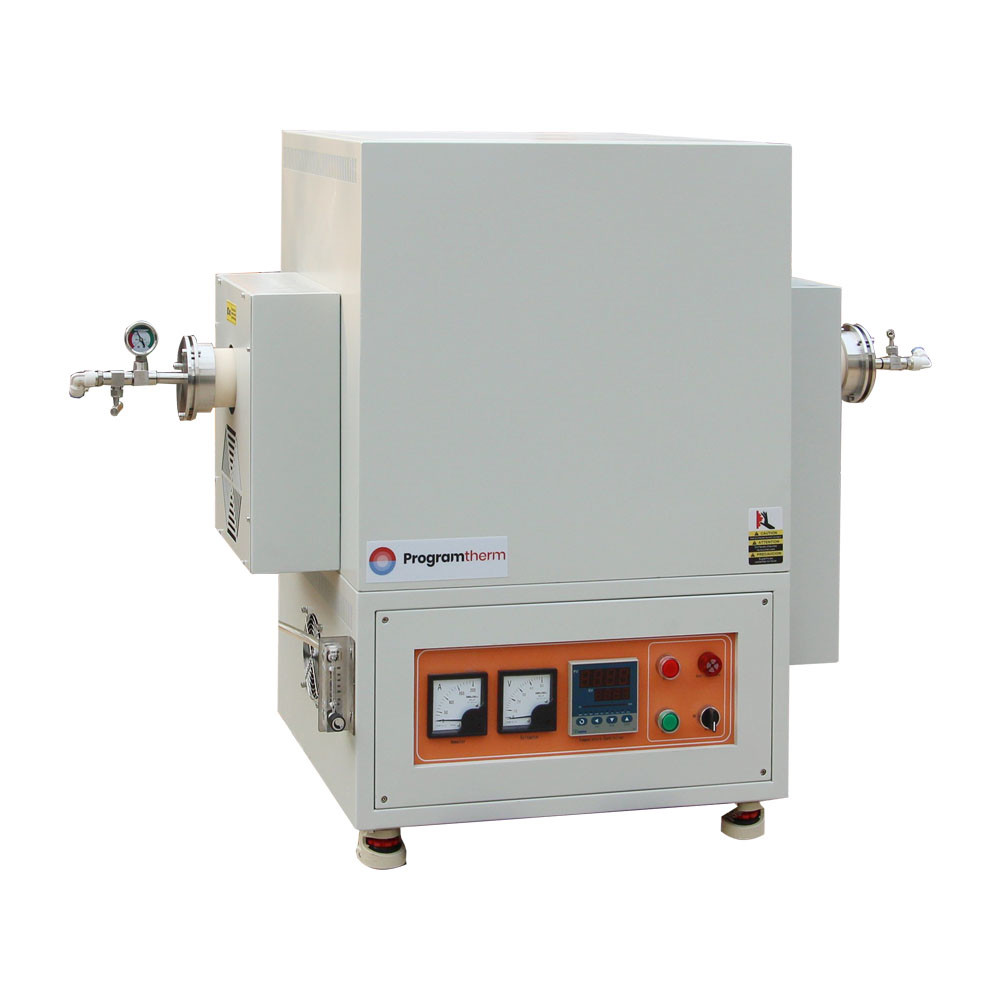

1700°C Forno de tubo de alta temperatura com tubo de alumina e flanges de vácuo OD80mm

Visão geral do produto

PT D80/300/17.O forno de tubo apresenta um tubo de cerâmica de alta alumina com flanges de vedação SS304, aquecido por hastes MoSi2, Tmax 1700 graus C (1500C sob alto nível de vácuo).O PID de autoajuste baseado em microprocessador fornece um excelente controle sem excesso e precisão de +/- 1 °CO nível máximo de vácuo pode ser atingido até 10E-5 torr com bomba de vácuo molecular.Experimentos de CVD e ensaios de componentes físicos para a preparação de terras raras, iluminação electrónica, recozimento de cristais, cerâmica biológica, cerâmica electrónica, liga especial, material magnético, fundição de precisão e tratamento térmico de metais.1700C Forno de tubo de cerâmica é uma ferramenta ideal para uso diário de laboratório.

Principais características

• Tmax 1700°C
• Forno de tubos de alta temperatura de zona única, horizontal, de banco
• Estrutura dupla de aço, perda de calor mínima
• Conjunto individual do dispositivo de abastecimento de gás
• Câmara isolada por fibras para estabilidade e uniformidade máximas de temperatura
• Elementos de aquecimento MoSi2 poderosos garantem uma temperatura uniforme
• Controlador PID digital com 32 segmentos programáveis
• Incluem-se tubos de alumínio com flanges de vedação SS304
• Suporte de flanges duplas proporciona melhor vedação e maior vida útil do tubo
• Câmara de forno não dividida para proteger as perdas de calor
• Termopares de longa duração do tipo B
• Certificado CE, norma

Medidas de segurança

• Amperiômetro e voltômetros duplos para fácil monitorização e solução de problemas.
• A protecção contra o sobreaquecimento desliga o forno se a temperatura estiver fora do intervalo aceitável (consulte o manual do controlador) ou se o termocouple estiver avariado ou tiver um mau funcionamento.
• A protecção contra falhas de alimentação retoma o funcionamento do forno imediatamente após o ponto de falha, quando a alimentação é restabelecida.
• O controle PID de autoajuste baseado em microprocessador fornece um processo térmico ideal com um excesso mínimo

Detalhes do produto

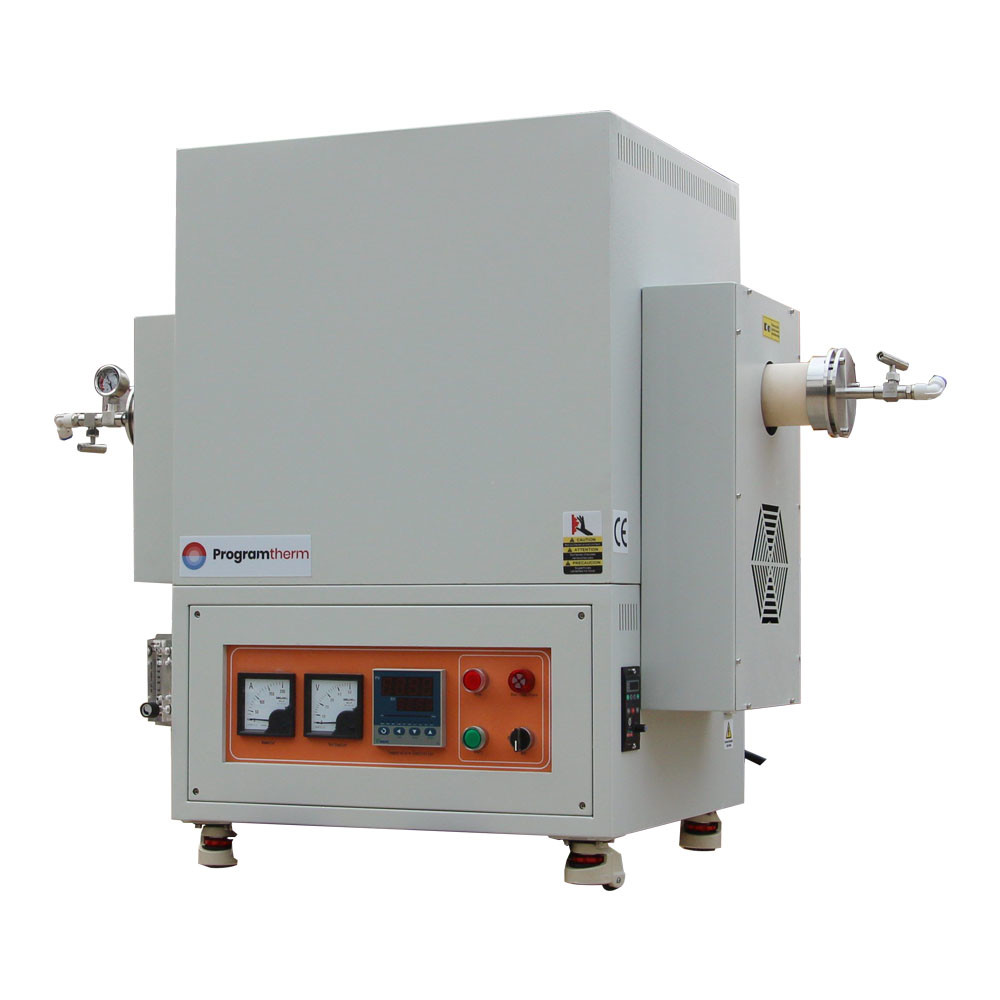

Forno de tubo de alta temperatura a 1700°C com dispositivo de abastecimento de gás

• O forno de tubo de zona única de alta temperatura de 1700C é constituído principalmente por cinco partes: corpo do forno, tubo do forno, acessórios de vedação da flange, sistema de abastecimento de gás e sistema de controlo de temperatura
• A casca externa de aço do forno é processada com decapagem e fosfatagem, revestimento em pó ambiental na superfície, resistência à corrosão e oxidação, ventilador de arrefecimento incorporado,temperatura da superfície Rt+45°C
• Aparência requintada, conformidade ISO, CE

Câmara de isolamento para fornos de tubos de zona única a 1700°C

• Alto isolamento cerâmico por alumina, gravação CNC, paredes de câmara de acoplamento apertado, aquecedor MoSi2 tipo U, resistente a temperaturas de até 1800C
• Comprimento de aquecimento 300 mm, adequado para tubos de alumínio com diâmetro de 40-80 mm. Tubo de processamento de alumínio de alta resistência à temperatura até 1700 °C,A parte crítica da zona de aquecimento no interior do tubo de forno é equipada com o tapete do tubo de cerâmica, o que pode impedir efetivamente que o calor escape e reduzir as perdas de calor.
• Termócopo de tipo B

Flange de abertura rápida, suportes de tubos de forno, bico de gás de pagoda de 1/4 "

• Equipados com acessórios de flange de abertura rápida SS304 para carregamento e descarregamento rápidos de materiais, selados com anéis de vedação de borracha de flúor resistentes a altas temperaturas
• A entrada de ar e saída adota G1 / 4 polegadas do fogão de ar pagoda, que pode ser conectado a um tubo de PTFE com um diâmetro exterior de 8 mm.
• Equipado com suportes de flange ajustáveis para assegurar um funcionamento seguro e estável do tubo do forno

Conjunto individual de dispositivo de abastecimento de gás de canal único

• O 1200C-1700C labanheira de perfuraçãoTodos os fornos de lar estão equipados com um dispositivo de abastecimento de gás de canal único
• Junções de ferrule duplo; flutuador de gás medidor de caudal, a taxa de fluxo é ajustável faixa 60-600ml/min
• Gases disponíveis: N2, Ar, H2, CO, etc.

NOTA:Ao encher gás redutor, válvulas de retenção, válvulas unidirecionais, sistemas de tratamento de gases de escape, etc.

1700°C ALTA TEMPERATURA CVD TUBE OVENTE painel de controlo

• Design integrado com controlador de temperatura, Ampérmetro, voltímetro, botões de função no painel

• Controlador de temperatura PID inteligente com programas de 30 segmentos, precisão de ±1°C

• Desligação de energia, sobre-temperatura, ruptura do termocouple e protecção contra o esgotamento

• Função de autoajuste da temperatura

• Com interface de comunicação 485 (opcional)

Programas de aquecimento para fornos de tubos de alta velocidade CVD de 1700 °C

• 30 segmentos programáveis, taxa de aquecimento 1-10C/min, ajustável livremente

• Bom isolamento térmico, arrefecimento natural, arrefecimento suave

• Painel touchscreen de 7 "é opcional, programas de aquecimento podem ser mostrados em tempo hábil, e baixado

Especificações técnicas

Notas de aplicação

• A pressão do tubo de processamento deve ser inferior a 0,02 MPa
• A fonte de gás deve equipar a válvula redutora de pressão
• Antes de encher gases de redução como H2, deve bombear o ar para fora do tubo
• Ao encher os gases da entrada de gás no tubo, deve certificar-se de que a válvula de saída de gás aberto

Comparação de tamanho
