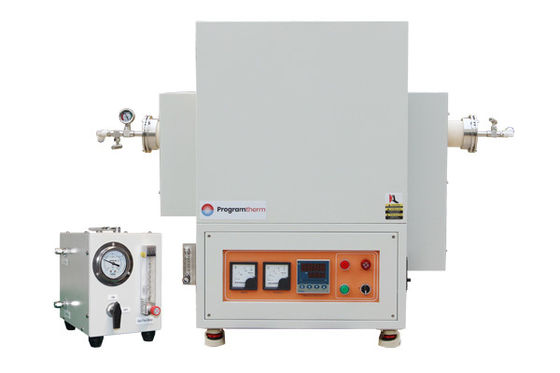

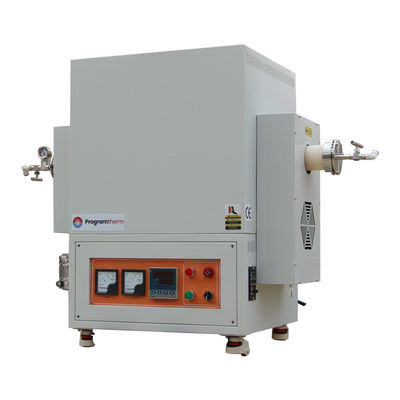

Forno de tubos rotativos de zona única 1700C com flange e tubo de alumínio de 80 mm - PTR D80/300/17

Visão geral do produto

O PTR D80/300/17 é um forno rotativo de tubo de 1700°C, com velocidade de rotação de 1 a 8 rpm, ajustável livremente,permitindo que as amostras em pó ou granulares no interior reagam completa e uniformemente com as atmosferas ou a sinterização a vácuoEstrutura de casca de aço carbono de duas camadas, isolamento cerâmico de alumínio de 1800#, tubo de alumínio a 99,5%, flanges de vedação de abertura rápida com adaptador de tubo de gás de 1/4", elementos de aquecimento MoSi2,com um comprimento de 80 mm ou mais, mas não superior a 80 mm,.

Principais características

• Tmax 1700°C
• Forno de tubos rotativos de zona única
• Estrutura dupla de aço, perda de calor mínima
• Conjunto individual de sistema de abastecimento de gás de canal único
• Velocidade de rotação 1-8 rpm
• Câmara isolada por fibras para estabilidade e uniformidade máximas de temperatura
• Elementos de aquecimento MoSi2 poderosos garantem uma temperatura uniforme
• Controlador PID digital com 30 segmentos programáveis
• 99Tubos de processamento de alumínio com teor de alumínio de 0,5% com flanges de vedação SS304 com adaptador de tubos de gás de 1/4"
• Suporte de flanges duplas proporciona melhor vedação e maior vida útil do tubo
• Termopares de longa duração do tipo B
• Certificado CE, norma

Medidas de segurança

• Amperiômetro e voltômetros duplos para fácil monitorização e solução de problemas.
• A protecção contra o sobreaquecimento desliga o forno se a temperatura estiver fora do intervalo aceitável (consulte o manual do controlador) ou se o termocouple estiver avariado ou tiver um mau funcionamento.
• A protecção contra falhas de alimentação retoma o funcionamento do forno imediatamente após o ponto de falha, quando a alimentação é restabelecida.
• O controle PID de autoajuste baseado em microprocessador fornece um processo térmico ideal com um excesso mínimo

Detalhes do produto

Forno de tubos rotativos de zona única com flanges e tubo de alumina

• O forno de tubo rotativo de zona única de 1700°C é constituído principalmente por cinco partes: corpo do forno, tubo do forno, acessórios de vedação da flange, sistema de abastecimento de gás e sistema de controlo de temperatura
• A casca externa de aço do forno é processada com decapagem e fosfatagem, revestimento em pó ambiental na superfície, resistência à corrosão e oxidação, ventilador de arrefecimento incorporado,temperatura da superfície Rt+45°C
• Aparência requintada, conformidade ISO, CE

1700°C zona única alta temperatura câmara de forno de tubos rotativos

• Alto isolamento cerâmico por alumina, gravação CNC, paredes de câmara de acoplamento apertado, aquecedor MoSi2 tipo U, resistente a temperaturas de até 1800C
• Comprimento de aquecimento 300 mm, adequado para tubos de alumínio com diâmetro de 40-80 mm. Tubo de processamento de alumínio de alta resistência à temperatura até 1700 °C,A parte crítica da zona de aquecimento no interior do tubo de forno é equipada com o tapete do tubo de cerâmica, que pode efetivamente impedir que o calor escape e reduzir a perda de calor
• Termócopo de tipo B

NOTA:A estrutura da câmara é apenas para referência, tome o desenho real como padrão

Flange de abertura rápida com articulação rotativa, 1/4 "bocal de gás pagoda

• Equipados com acessórios de flange de abertura rápida SS304 para carregamento e descarregamento rápidos de materiais, selados com anéis de vedação de borracha de flúor resistentes a altas temperaturas
• A entrada de ar e saída adota G1 / 4 polegadas do fogão de ar pagoda, que pode ser conectado a um tubo de PTFE com um diâmetro exterior de 8 mm.
• Equipado com suportes de flange ajustáveis para assegurar um funcionamento seguro e estável do tubo do forno

Conjunto individual de dispositivo de abastecimento de gás de canal único

• Os fornos de tubo de laboratório 1200C-1700C são todos equipados com um dispositivo de abastecimento de gás de canal único
• Junções de ferrule duplo; flutuador de gás medidor de caudal, a taxa de fluxo é ajustável faixa 60-600ml/min
• Gases disponíveis: N2, Ar, H2, CO, etc.

NOTA:Quando se enchem gases redutores, devem ser configuradas válvulas de retenção, válvulas unidirecionais, sistemas de tratamento de gases de escape, etc.

PANEL DE CONTROLO PARA 1700°C ZONA ÚNICA FURNO DE TUBO ROTÁRIO DE ALTA TEMPERATURA

• Design integrado com controlador de temperatura, Ampérmetro, voltímetro, botões de função no painel
• Controlador de temperatura PID inteligente com programas de 30 segmentos, precisão de ±1°C
• Desligação de energia, sobre-temperatura, ruptura do termocouple e protecção contra o esgotamento
• Função de autoajuste da temperatura
• Com interface de comunicação 485 (opcional)

Programas de aquecimento para fornos de tubos rotativos de zona única a 1700 °C

• 30 segmentos programáveis, taxa de aquecimento 1-10C/min, ajustável livremente
• Bom isolamento térmico, arrefecimento natural, arrefecimento suave
• Painel touchscreen de 7 "é opcional, programas de aquecimento podem ser mostrados em tempo hábil, e baixado

Especificações técnicas

Notas de aplicação

• A pressão do tubo de processamento deve ser inferior a 0,02 MPa
• A fonte de gás deve equipar a válvula redutora de pressão
• Antes de encher gases de redução como H2, deve bombear o ar para fora do tubo

Comparação de tamanho
