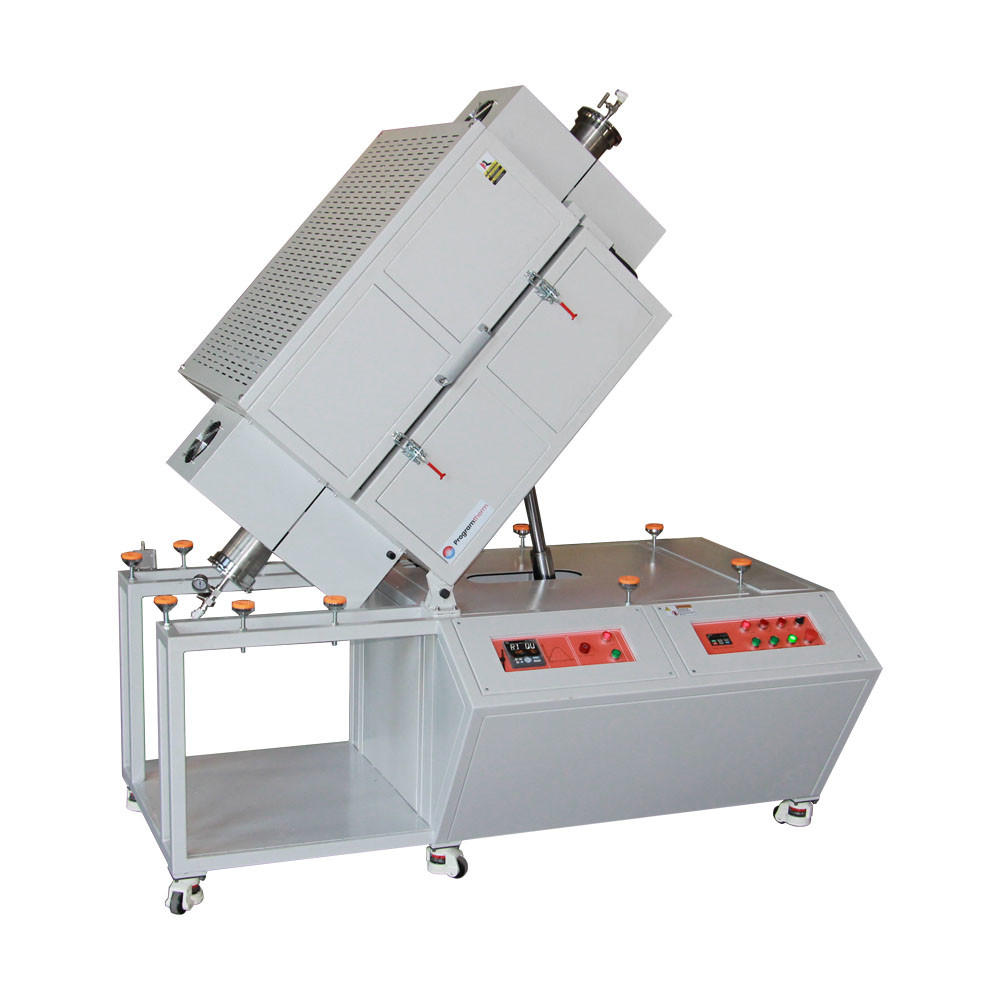

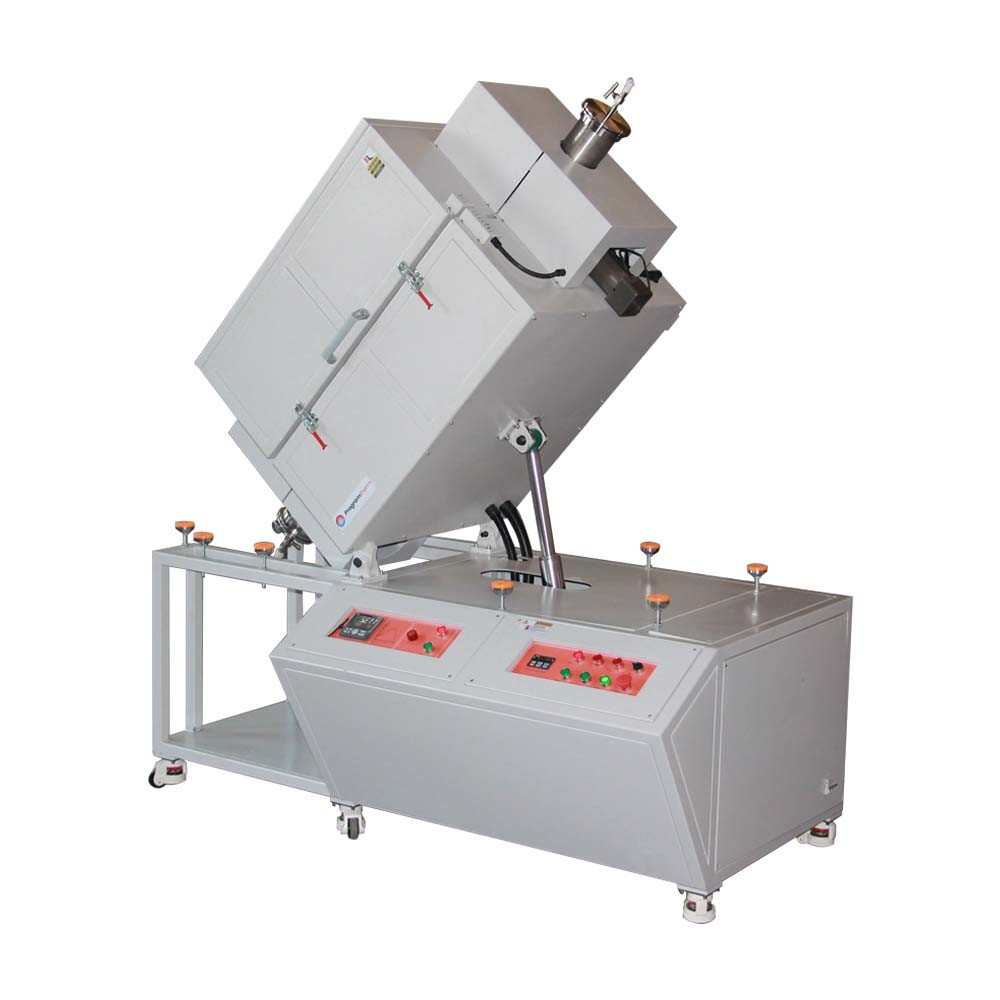

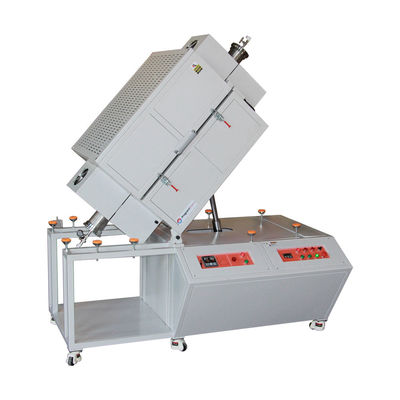

Forno de tubos rotativo de zona única vertical grande 1200C com tubo metálico OD300mm

Visão geral do produto

PTR D300/600/12 é uma grande zona de aquecimento de aquecimento único, inclinável e forno de tubo rotativo, o corpo do forno pode ser inclinado para 90°/ verticalmente,O forno é concebido com duas câmaras semicirculares com fio de bobina de liga incorporadoO tubo de forno é feito de tubo de aço inoxidável 310SS com lâmina de agitação incorporada, o volume de carga efetivo é de 10L e a velocidade de rotação pode ser ajustada entre 0,1 e 5 rmp.Especialmente adequado para o processo de tratamento térmico de materiais granulares, como o óxido cerâmico de calcinação e o pó de grafite, etc.

Principais características

• Tmax 1200°C
• Fornos de tubos rotativos, inclináveis e verticais, de zona de aquecimento única
• Portão de forno manual com assistência de hastes hidráulicas
• Câmara de isolamento de fibras cerâmicas com fio de aquecimento incorporado
• Tubo 310SS com lâmina de agitação incorporada, volume de carga 10L, velocidade de rotação 0,1-5rmp
• Equipar de arrefecimento de ar em ambas as extremidades do tubo
• Flanca de vedação SS304 com entrada e saída de gás
• Termócopo do tipo N
• Controlador PID digital com 30 segmentos programáveis
• Suporte de flanges duplas proporciona melhor vedação e maior vida útil do tubo
• Certificado CE

Medidas de segurança

• Amperiômetro e voltômetros duplos para fácil monitorização e solução de problemas.
• A protecção contra o sobreaquecimento desliga o forno se a temperatura estiver fora do intervalo aceitável (consulte o manual do controlador) ou se o termocouple estiver avariado ou tiver um mau funcionamento.
• A protecção contra falhas de alimentação retoma o funcionamento do forno imediatamente após o ponto de falha, quando a alimentação é restabelecida.
• O controle PID de autoajuste baseado em microprocessador fornece um processo térmico ideal com um excesso mínimo

Detalhes do produto

1200°C Forno de tubos rotativo vertical de zona única de aquecimento

• O forno de tubo rotativo é constituído principalmente por sete partes, nomeadamente corpo do forno, tubo de processamento 310S, flanges de vedação, sistema de abastecimento de gás, sistema de elevação, sistema rotativo e sistema de controlo de temperatura
• A casca externa de aço do forno é processada com decapagem e fosfatagem, revestimento em pó ambiental na superfície, resistência à corrosão e oxidação, ventilador de arrefecimento incorporado,temperatura da superfície Rt+45°C
• Aparência requintada, conformidade ISO, CE

Câmara de aquecimento com tubo metálico para o forno de tubos a 1200 °C

• O forno é feito de dois materiais semicirculares de fibra cerâmica, filtrados a vácuo e fortemente acoplados em uma única peça.
• Comprimento da zona de aquecimento 600 mm e tubo metálico OD 300 mm
• O tubo de processamento é feito de tubo soldado 310S, polido na superfície, resistente ao calor a 1100°C, tubo de aquecimento médio OD300mm, zona de não aquecimento OD120mm,3 pás de agitação horizontais de igual distância soltas no interior do tuboA velocidade de rotação pode ser ajustável.
• Equipado com uma estação hidráulica e um cilindro hidráulico, o corpo do forno pode ser inclinado a 90° para facilitar o descarregamento.
• Termócopois de tipo N na parte superior da câmara do forno

304SS flange de vedação, suportes de tubos de forno, 1/4" do tubo de gás pagoda

• Equipados com acessórios de flange de vedação SS304 para carregamento e descarregamento rápidos de materiais, selados com anéis de vedação de borracha de flúor resistentes a altas temperaturas
• A entrada de ar e saída adota G1 / 4 polegadas do fogão de ar pagoda, que pode ser conectado a um tubo de PTFE com um diâmetro exterior de 8 mm.
• Equipado com sistema de arrefecimento por ar no topo da extremidade do tubo

Programas de aquecimento para grandes fornos rotativos de tubo verticais a 1200 °C

• 32 segmentos programáveis, taxa de aquecimento 1-20C/min, ajustável livremente
• Bom isolamento térmico, arrefecimento natural, arrefecimento suave
• Painel touchscreen de 7 "é opcional, programas de aquecimento podem ser mostrados em tempo hábil, e baixado

Especificações técnicas

Notas de aplicação

• A pressão do tubo de quartzo deve ser inferior a 0,02 MPa
• A fonte de gás deve equipar a válvula redutora de pressão
• Antes de encher gases de redução como H2, deve bombear o ar para fora do tubo
• Ao encher os gases da entrada de gás no tubo, deve certificar-se de que a válvula de saída de gás aberto

Comparação de tamanho
