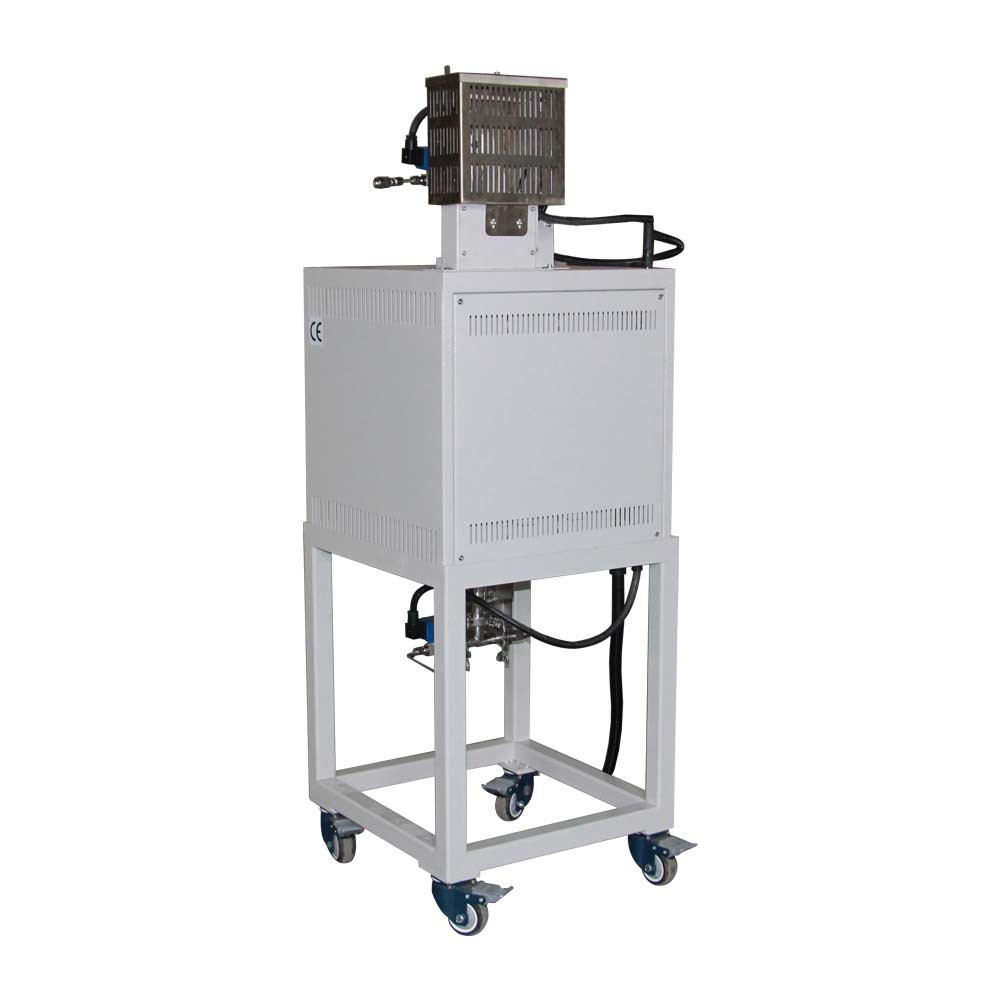

Forno de tubo de hidrogénio vertical a 1400°C com dispositivo de ignição e tubo de alumínio OD40

Visão geral do produto

O PTV D40/300/14 é um forno de tubo de hidrogênio vertical personalizado com deslocamento automático de gás PLC e ignição de gás de cauda.A temperatura do forno de tubo vertical é controlada por um controlador de potência SCR de alta precisão com precisão +/-1C e 32 programas de segmentosÉ concebido para o tratamento térmico de vários tipos de novos materiais sob condições de hidrogénio ou outros gases até 1400 °C.

Principais características

• Tmax 1400°C
• Forno tubular de aquecimento único, com atmosfera vertical de hidrogénio
• gabinete de controlo individual, atmosfera de hidrogénio
• Sistema de substituição de gás totalmente automático controlado por PLC e dispositivo de ignição de H2
• Equipar de válvula unidirecional e de válvula de retenção para a operação de segurança de H2
• Termócopo do tipo S
• Elementos de aquecimento SiC de tipo U de potência elevada, velocidade de aquecimento rápida
• Flancas de vedação a vácuo SS304 com válvulas e medidor de pressão incluídos
• 990,5% de tubo de alumina
• PID digital programável de 32 segmentos com precisão de +/-1C
• Norma CE

Medidas de segurança

• Amperiômetro e voltômetros duplos para fácil monitorização e solução de problemas.
• A protecção contra o sobreaquecimento desliga o forno se a temperatura estiver fora do intervalo aceitável (consulte o manual do controlador) ou se o termocouple estiver avariado ou tiver um mau funcionamento.
• A protecção contra falhas de alimentação retoma o funcionamento do forno imediatamente após o ponto de falha, quando a alimentação é restabelecida.
• O controle PID de autoajuste baseado em microprocessador fornece um processo térmico ideal com um excesso mínimo

Detalhes do produto

1400°C Forno de tubo de hidrogénio vertical de zona de aquecimento única

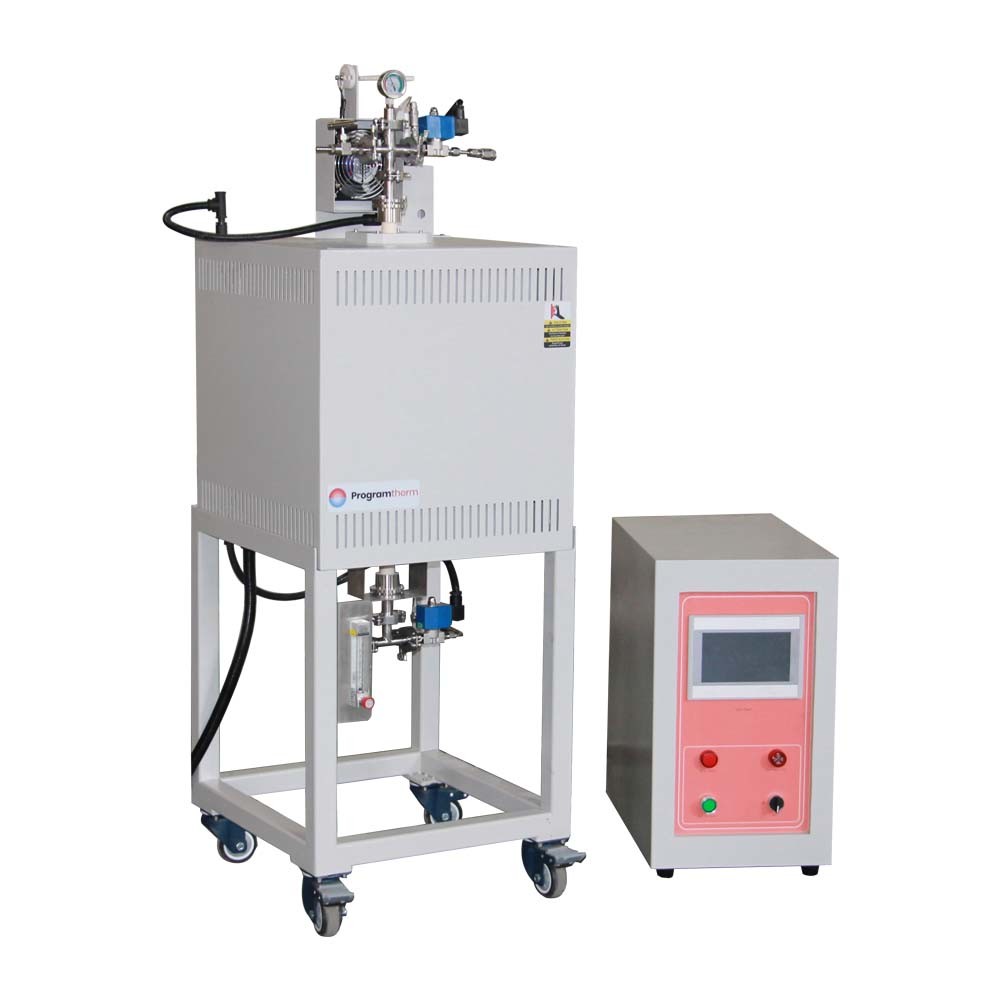

• O forno de tubo de hidrogénio vertical é constituído principalmente por sete partes: corpo do forno, tubo de alumínio, partes de flange de vedação, sistema de abastecimento de gás, sistema de ignição,Sistema de controlo de temperatura PLC e suporte móvel
• A casca externa de aço do forno é processada com decapagem e fosfatagem, revestimento em pó ambiental na superfície, resistência à corrosão e oxidação, ventilador de arrefecimento incorporado,temperatura da superfície Rt+45°C
• Aparência requintada, conformidade ISO, CE

Sistema de controlo PLC para o forno vertical de tubos de hidrogénio a 1400 °C

• Painel de tela sensível ao toque de 7", gabinete de controlo individual
• Deslocamento automático do gás por PLC e ignição do gás de cauda
• Equipados com um módulo de controlo remoto

Sistema de abastecimento de gás de dois canais

• Equipados com acessórios de flange de abertura rápida SS304 para carregamento e descarregamento rápidos de materiais, selados com anéis de vedação de borracha de flúor resistentes a altas temperaturas
• A entrada e saída de ar adota um bico de ar de pagoda G1 / 4 polegadas, que pode ser conectado a um tubo de PTFE com um diâmetro externo de 8 mm.
• Equipado com suportes de flange ajustáveis para assegurar um funcionamento seguro e estável do tubo do forno

Dispositivo de ignição por hidrogénio

• Equipar dispositivo de hidrogênio, o gás redutor é queimado na saída de gás
• Quando o termocouple detecta que a temperatura é inferior ao valor definido (definido em 200-300 graus), ele irá voltar a acender.e será preenchido com nitrogênio para proteção, que é seguro e fiável.
• Junções de ferrule duplo; flutuador de gás medidor de caudal, a taxa de fluxo é ajustável faixa 60-600ml/min
• Gases disponíveis: N2, Ar, H2, CO, etc.

NOTA: Ao encher o gás redutor, devem ser configuradas válvulas de retenção, válvulas unidirecionais, sistemas de tratamento de gases de escape, etc.

Especificações técnicas

Notas de aplicação

• A pressão do tubo do forno deve ser inferior a 0,02 MPa
• A fonte de gás deve equipar a válvula redutora de pressão
• Antes de encher gases de redução como H2, deve bombear o ar para fora do tubo
• Ao encher os gases da entrada de gás no tubo, deve certificar-se de que a válvula de saída de gás aberto

Comparação de tamanho
