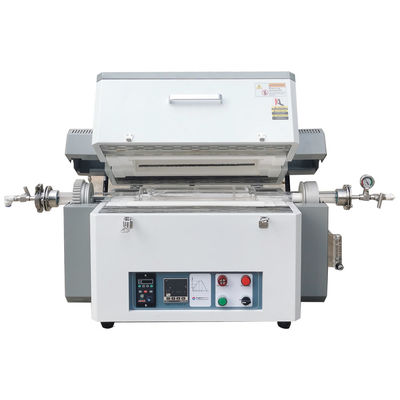

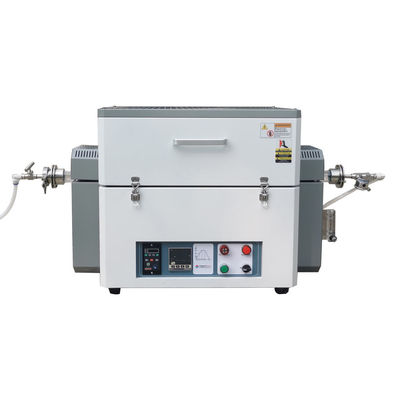

1200°C Forno de tubo rotativo de laboratório com filtro de gás e tubo de quartzo OD100mm

Visão geral do produto

PTR D100/400/12 é uma zona de aquecimento única, forno de tubo rotativo de 1200 ° C para laboratório,especialmente adequado para processos de tratamento térmico de partículas, tais como calcinação, em que o fluxo contínuo a altas temperaturas, sob vácuo ou proteção atmosférica, é sinterizado, revestimento por filme a vácuo, experiências de CVD e testes de componentes físicos para preparação de terras raras, iluminação electrónica, recozimento de cristais, cerâmica biológica, cerâmica electrónica, liga especial,material magnético, fundição de precisão e tratamento térmico de metais..

Principais características

• Tmax 1200°C
• Forno de tubos rotativos, de zona de aquecimento única, divisível
• Construção de tubos de vidro de quartzo transparente de alta pureza com 4 lâminas de agitação para mistura de materiais
• Câmara de forno dividido para acesso rápido e fácil ao tubo
• Velocidade de rotação 0,1-10 rpm/min
• Tmax nível de vácuo 10E-7 torr, sistema de abastecimento de gás por canal único
• Flancas de vedação de abertura rápida SS304 com válvulas de agulha e manômetro de pressão
• Câmara isolada por fibras com fios de aquecimento incorporados em todos os lados para garantir uma temperatura uniforme
• Termócopo do tipo N
• Controlador de temperatura PID inteligente com 32 segmentos programáveis
• Certificado CE

Medidas de segurança

• Amperiômetro e voltômetros duplos para fácil monitorização e solução de problemas.
• A protecção contra o sobreaquecimento desliga o forno se a temperatura estiver fora do intervalo aceitável (consulte o manual do controlador) ou se o termocouple estiver avariado ou tiver um mau funcionamento.
• A protecção contra falhas de alimentação retoma o funcionamento do forno imediatamente após o ponto de falha, quando a alimentação é restabelecida.
• O controle PID de autoajuste baseado em microprocessador fornece um processo térmico ideal com um excesso mínimo

Detalhes do produto

1200°C Forno de tubo de laboratório de zona de aquecimento única com sistema de filtragem de gás

• O forno de tubo rotativo de laboratório de zona única de 1200°C é constituído principalmente por seis partes: corpo do forno, tubo do forno, acessórios de vedação da flange, sistema de abastecimento de gás,Sistema de controlo de temperatura e sistema de filtragem de gás
• A casca externa de aço do forno é processada com decapagem e fosfatagem, revestimento em pó ambiental na superfície, resistência à corrosão e oxidação, ventilador de arrefecimento incorporado,temperatura da superfície Rt+45°C
• Aparência requintada, conformidade ISO, CE

Câmara de forno a 1200 °C com tubo de quartzo

• O forno é feito de dois materiais semicirculares de fibra cerâmica, filtrados a vácuo e fortemente acoplados em uma única peça.
• O comprimento da zona de aquecimento é de 400 mm e pode ser adaptado a tubos de quartzo de 40-80 mm.
• O tubo de processamento é feito de tubo de quartzo transparente de alta pureza, com quatro lâminas de agitação simétricas, a velocidade de rotação pode ser ajustável.A parte crítica da zona de aquecimento no interior do tubo de forno é equipada com o tapete do tubo de cerâmica, o que pode impedir efetivamente que o calor escape e reduzir as perdas de calor.
• Termócopois de tipo N na parte superior da câmara do forno

Flange de abertura rápida, suportes de tubos de forno, bico de gás de pagoda de 1/4 "

• Equipados com acessórios de flange de abertura rápida SS304 para carregamento e descarregamento rápidos de materiais, selados com anéis de vedação de borracha de flúor resistentes a altas temperaturas
• A entrada de ar e saída adota G1 / 4 polegadas do fogão de ar pagoda, que pode ser conectado a um tubo de PTFE com um diâmetro exterior de 8 mm.
• Equipado com suportes de flange ajustáveis para assegurar um funcionamento seguro e estável do tubo do forno

Conjunto individual do dispositivo de abastecimento de gás

• Os fornos de tubo de laboratório 1200C-1700C são todos equipados com um dispositivo de abastecimento de gás de canal único
• Junções de ferrule duplo; flutuador de gás medidor de caudal, a taxa de fluxo é ajustável faixa 60-600ml/min
• Gases disponíveis: N2, Ar, H2, CO, etc.

Nota: Ao encher o gás redutor, devem ser configuradas válvulas de retenção, válvulas unidirecionais, sistemas de tratamento de gases de escape, etc.

Painel de controlo para fornos rotativos de tubo de laboratório a 1200 °C

• Design integrado com controlador de temperatura, Ampérmetro, voltímetro, botões de função no painel
• Controlador de temperatura PID inteligente com programas de 32 segmentos, precisão de ±1°C
• Desligação de energia, sobre-temperatura, ruptura do termocouple e protecção contra o esgotamento
• Função de autoajuste da temperatura
• Com interface de comunicação 485 (opcional)

Programas de aquecimento, habitação e arrefecimento para fornos rotativos de tubo de laboratório de 1200 °C

• 32 segmentos programáveis, taxa de aquecimento 1-20C/min, ajustável livremente
• Bom isolamento térmico, arrefecimento natural, arrefecimento suave
• Painel touchscreen de 7 "é opcional, programas de aquecimento podem ser mostrados em tempo hábil, e baixado

TEspecificações técnicas

Notas de aplicação

• A pressão do tubo de processamento deve ser inferior a 0,02 MPa
• A fonte de gás deve equipar a válvula redutora de pressão
• Antes de encher gases de redução como H2, deve bombear o ar para fora do tubo

Comparação de tamanho
