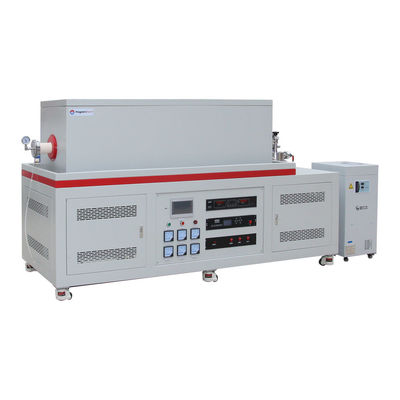

Forno de tubos de vácuo de 3 zonas CVD 1700C com misturador de gás MFC e unidade de bomba molecular

Visão geral do produto

PT D80/1500/17/3 é um forno de tubo de alto vácuo de alta temperatura, de três zonas CVD. O tubo de alumínio OD80mm, comprimento de aquecimento 1500mm. Equipado com bomba molecular com nível de vácuo de até 10-5torr,3 canais MFC mistura de gases com controlo preciso. 304SS flanges de refrigeração por água com válvulas de agulha e calibre, várias entradas e saídas de ar para vários gases.Adota um sistema de controle de temperatura Yudian PID de auto-ajuste baseado em microprocessador com precisão de controle de temperatura de +/- °CO forno de tubo de vácuo de 3 zonas é utilizado principalmente para sinterização de vácuo e proteção atmosférica,revestimento de filme fino a vácuo, experimentos de doenças cardiovasculares etc.

Principais características

• Tmax 1700°C
• 3 zona de aquecimento de alto vácuo, forno de tubo CVD
• Estrutura dupla de aço, perda de calor mínima
• Unidade de bomba molecular, nível máximo de vácuo até 10-5 torr
• Misturador de gás controlado por MFC de 3 canais
• Câmara isolada por fibras com elementos de aquecimento MoSi2 para estabilidade e uniformidade máximas de temperatura
• Flancas seladas de arrefecimento por água 304SS
• Controlador digital PID com 30 segmentos programáveis com precisão de +/- 1°C
• Termócopo de tipo B
• ISO, CE

Medidas de segurança

• Amperiômetro e voltômetros duplos para fácil monitorização e solução de problemas.
• A protecção contra o sobreaquecimento desliga o forno se a temperatura estiver fora do intervalo aceitável (consulte o manual do controlador) ou se o termocouple estiver avariado ou tiver um mau funcionamento.
• A protecção contra falhas de alimentação retoma o funcionamento do forno imediatamente após o ponto de falha, quando a alimentação é restabelecida.
• O controle PID de autoajuste baseado em microprocessador fornece um processo térmico ideal com um excesso mínimo

Detalhes do produto

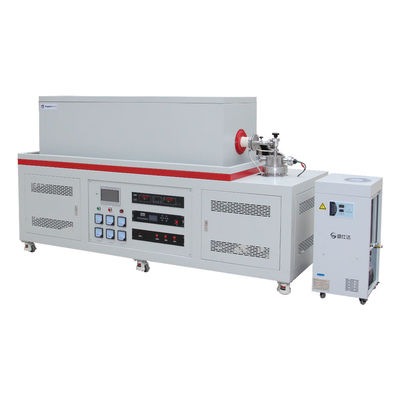

Forno de tubo a vácuo de 1700°C CVD 3 zonas com misturador de gás MFC e dispositivo de arrefecimento por água

• O PT D80/1500/17 é constituído principalmente por sete partes: corpo do forno, tubo do forno, acessórios de vedação da flange, sistema de abastecimento de gás, sistema de arrefecimento de água,Sistema de bombeamento a vácuo e sistema de controlo de temperatura
• A casca externa de aço do forno é processada com decapagem e fosfatagem, revestimento em pó ambiental na superfície, resistência à corrosão e oxidação, ventilador de arrefecimento incorporado,temperatura da superfície Rt+45°C
• Aparência requintada, conformidade ISO, CE

Perfil da câmara para forno de tubo de alto vácuo a 1700°C CVD 3 zonas

• Alto isolamento cerâmico por alumina, gravação CNC, paredes de câmara de acoplamento apertado, aquecedor MoSi2 tipo U, resistente a temperaturas de até 1800C
• comprimento de aquecimento 600 mm, adequado para tubo de alumínio com diâmetro de 60 mm tubo de processamento de alumínio de alta resistência a temperaturas de até 1700 °CA parte crítica da zona de aquecimento no interior do tubo de forno é equipada com o tapete do tubo de cerâmica, que pode efetivamente impedir que o calor escape e reduzir a perda de calor
• Termócopo de tipo B

Flange de refrigeração de água, 1/4 "bocal de gás pagoda, unidade de bomba de vácuo molecular

• Equipado com conjunto de flange de refrigeração por água SS304, selado com anéis de vedação de borracha de flúor resistentes a altas temperaturas
• A entrada de ar e saída adota G1 / 4 polegadas do pagode bocal de ar, que pode ser conectado a um tubo de PTFE com um diâmetro exterior de 8 mm
• Conectado unidade de bomba molecular com KF25, certifique-se de nível de vácuo chegar a 10 *-5mbar

Programas de aquecimento para o forno de tubos de 1700°C CVD

• 30 segmentos programáveis, taxa de aquecimento 1-10C/min, ajustável livremente
• Bom isolamento térmico, arrefecimento natural, arrefecimento suave
• Painel touchscreen de 7 "é opcional, programas de aquecimento podem ser mostrados em tempo hábil, e baixado

TEspecificações técnicas

Notas de aplicação

• A pressão do tubo de processamento deve ser inferior a 0,02 MPa
• A fonte de gás deve equipar a válvula redutora de pressão
• Antes de encher gases de redução como H2, deve bombear o ar para fora do tubo
• Ao encher os gases da entrada de gás no tubo, deve certificar-se de que a válvula de saída de gás aberto

Comparação de tamanho
