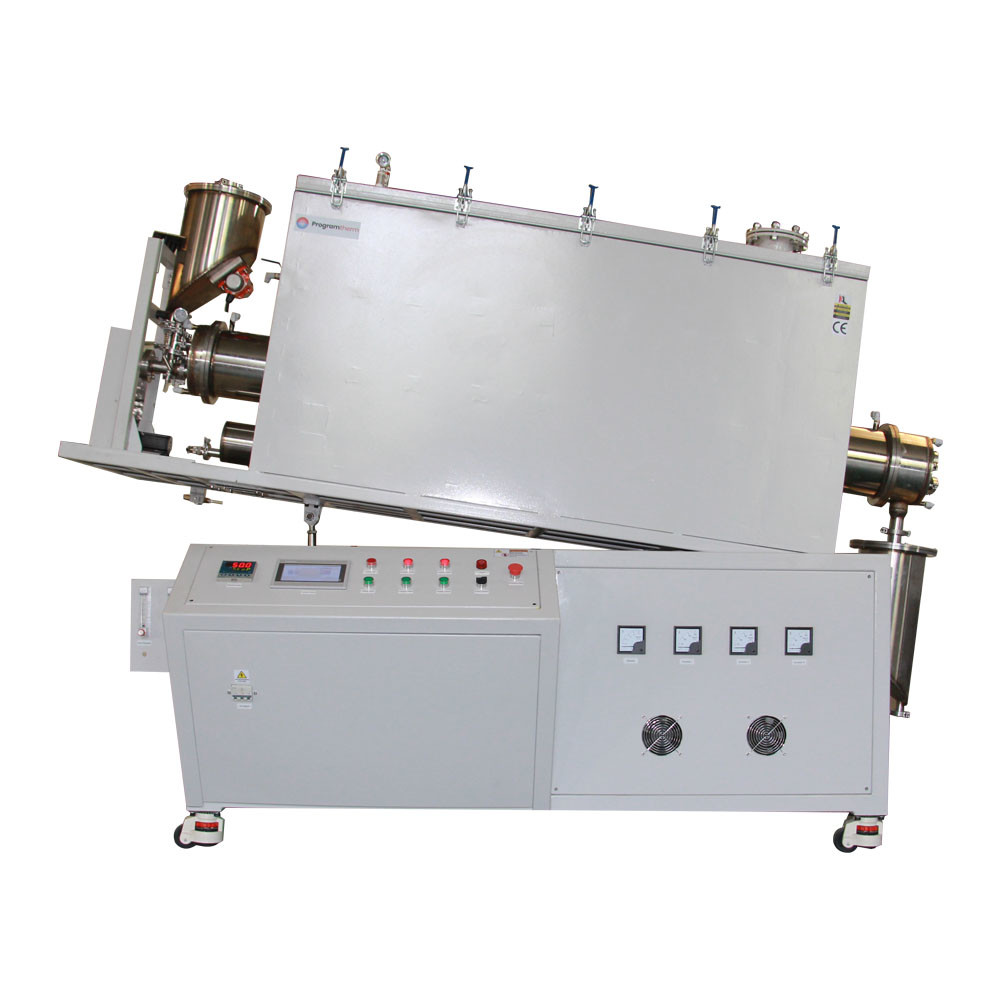

Forno de tubo rotativo de gás cloro a 1600°C com tubo de SiC recristalizado OD170mm

Visão geral do produto

O PTR D170/900/17 é um forno rotativo de tubo de produção contínua de grande diâmetro OD170mm em grande escala em atmosfera de cloro altamente personalizado e certificado pelo CE.O corpo do forno concebido numa casca de forno de duas camadas fechada com um sistema de trabalho a micro pressão positiva para operações de segurança sob ChlorO tubo de forno adota um tubo de carburo de silício recristalizado com resistência à temperatura até 1600°C, volume de carga do tubo 10L,Velocidade de rotação de 1 a 10 rmpO forno de tubo é equipado com uma caixa de alimentação, uma caixa de descarga, entradas e saídas de gás e um sistema de rotação e inclinação.O único comprimento da zona de aquecimento 900mm e é controlado de forma independente por um painel de tela sensível ao toque 7 "controlado por PLCÉ o tipo de forno ideal para processar materiais em pó sob cloro.

Principais características

• Tmax 1600°C
• Forno de tubos de atmosfera de cloro de zona única, rotativo
• Tubo de carburo de silício recristalizado OD170mm personalizado com resistência a temperaturas de até 1600°C
• Concha pressurizada de dupla camada, hermética, com sistema de arrefecimento por água
• Câmara isolada de fibras de grau 1800# com elementos de aquecimento de barras de MoSi2
• Velocidade do alimentador de parafuso ajustável:5-20rpm/min,velocidade de rotação do tubo: 1-10rpm/min ajustável
• Entrada e saída de gás múltiplas
• Conjuntos de flanges de refrigeração por água SS304
• Painel de tela sensível ao toque de 7" controlado por PLC, com 30 segmentos programáveis
• Termócopo de tipo B
• CE

Medidas de segurança

• Amperiômetro e voltômetros duplos para fácil monitorização e solução de problemas.
• A protecção contra o sobreaquecimento desliga o forno se a temperatura estiver fora do intervalo aceitável (consulte o manual do controlador) ou se o termocouple estiver avariado ou tiver um mau funcionamento.
• A protecção contra falhas de alimentação retoma o funcionamento do forno imediatamente após o ponto de falha, quando a alimentação é restabelecida.
• O controle PID de autoajuste baseado em microprocessador fornece um processo térmico ideal com um excesso mínimo

Detalhes do produto

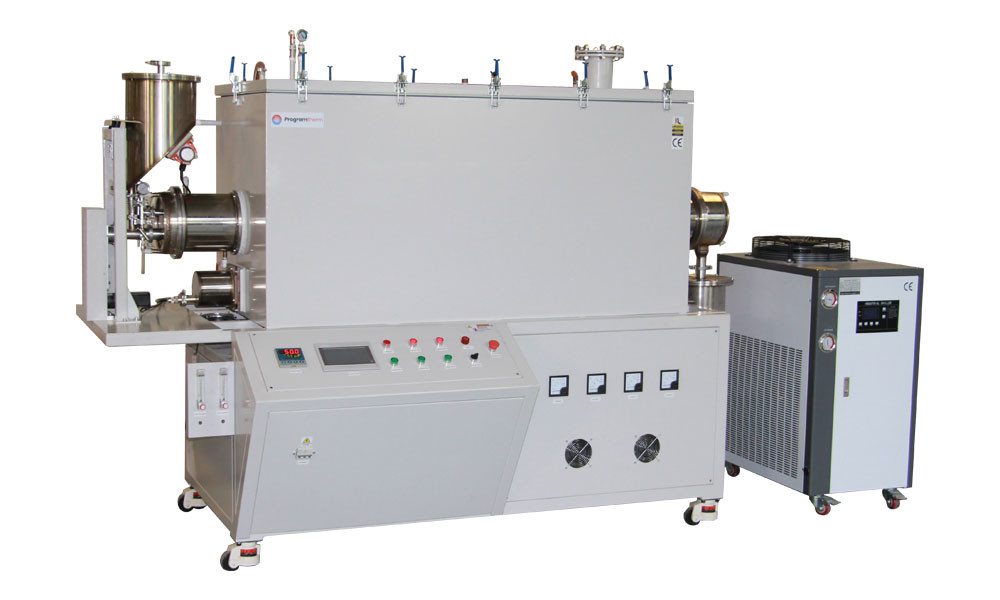

Forno de tubo rotativo com gás de cloro a 1600 °C

• O PTR D170/900/17 é constituído principalmente por uma casca pressurizada hermética de duas camadas, câmara de fibra cerâmica, um tubo rotativo de SiC recristalizado, conjuntos de flanges de vedação, sistema de carga e descarga de material,Sistema de abastecimento de gás, sistema de elevação, sistema rotativo, sistema de refrigeração por rega, sistema de filtragem de gases de escape de cloro e sistema de controlo PLC.
• Concha de duas camadas com sistema de refrigeração por água certifique-se de que a temperatura da superfície Rt+45°C
• A carcaça de aço pressurizada impede a fuga de gás cloro do tubo de processamento

Sistema de controlo PLC

• Velocidade de alimentação do material, velocidade de rotação, ângulo de inclinação e outras funções são integrados no painel de controle PLC, controle preciso e fácil
• Velocidade do alimentador de parafuso ajustável:5-20rpm/min,velocidade de rotação do tubo: 1-10rpm/min ajustável

Projeto de caixas de alimentação e descarga e flanges de refrigeração por água

• Tanto as caixas de alimentação como as de descarga são fechadas com flange e equipadas com dispositivo vibratório para enchimento automático de material.A saída de material pode ser ajustada por um alimentador de parafuso e o ângulo de inclinação do corpo do forno
• O tubo de carburo de silício recristalizado OD170mm personalizado com resistência a temperaturas de até 1600°C e a casca de aço pressurizado impede o escape de gás cloro do tubo de processamento
• O gás residual de cloro é descarregado da saída de ar para a caixa selada de purificação de gás.

Estado de funcionamento interno dos tubos rotativos de fornos de cloro

• Aquecedor de MoSi2 tipo U, resistente a temperaturas até 1700 oC
• Uma janela de observação transparente de quartzo é reservada na extremidade de descarga do tubo do forno, as condições de funcionamento internas podem ser observadas em tempo real
• O tubo de alumínio OD40mm com comprimento de 500mm inserido no tubo para capturar parte dos gases corrosivos ou nocivos no tubo e descarregá-los para o exterior

TEspecificações técnicas

Notas de aplicação

• A pressão do tubo de processamento deve ser inferior a 0,02 MPa
• A fonte de gás deve equipar a válvula redutora de pressão
• Antes de encher gases de redução como H2, deve bombear o ar para fora do tubo

Comparação de tamanho
