Forno de tubos multi-zona PT D220/3300/10/6

Análise do produto para o forno de tubos de 6 zonas

O PT D220/3300/10/6 é um forno de tubo de seis zonas grande OD220mm com sistema de elevação de portas, com comprimento total de aquecimento de 3300mm, dividido em 6 zonas de aquecimento.Cada zona de temperatura pode ser controlada de forma independenteA temperatura do forno é controlada por sete controladores de temperatura, seis para o controlo da temperatura e um para medir a temperatura real da câmara interna.As zonas de aquecimento são aquecidas por um fio de aquecimento HRE incorporado até 1000°CO forno de tubo pode criar os vários gradientes térmicos ajustando seis zonas de temperatura.

Principais características

• Tmax 1000 °C
• Seis zonas de aquecimento independentes, com um comprimento total de 3300 mm
• Estrutura dupla de aço, perda de calor mínima

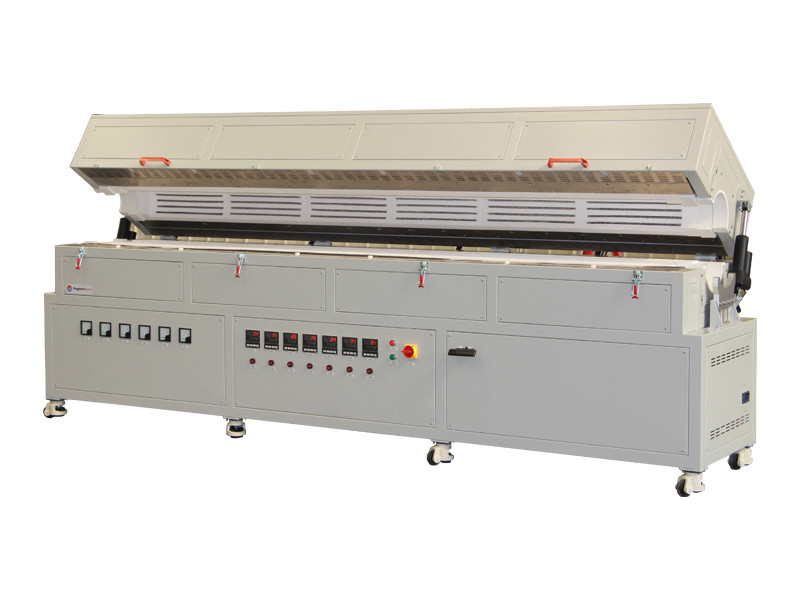

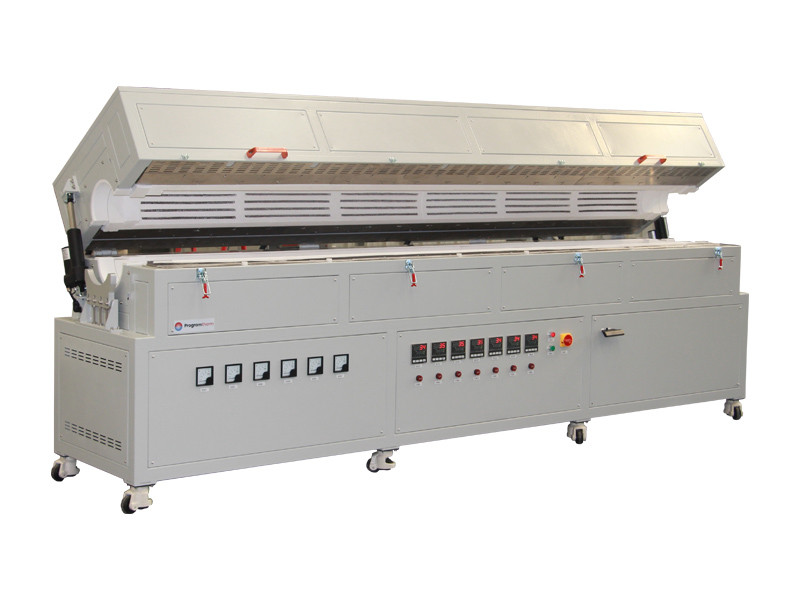

• Sistema elétrico de elevação de portas, programa de comutação de 120 mm e ângulo de abertura de 60 graus
• Câmara de fibras de cerâmica filtrada a vácuo, campo de temperatura uniforme
• Arame de aquecimento HRE incorporado aquecido, garantir temperatura uniforme
• Controlador de temperatura Shimaden PID com 32 segmentos programáveis
• Termócopois tipo N de longa duração
• Certificado CE, norma

Medidas de segurança

• Amperiômetro e voltômetros duplos para fácil monitorização e solução de problemas.
• Proteção contra sobreaquecimento desliga o forno de tubo se a temperatura estiver fora da faixa aceitável (consulte o manual do controlador) ou quando o termopare é quebrado ou falha no funcionamento
• Proteção contra falhas de energia retoma o funcionamento do forno imediatamente após o ponto de falha quando a energia é restabelecida
• O controle PID de autoajuste baseado em microprocessador fornece um processo térmico ideal com um excesso mínimo

Galeria de produtos

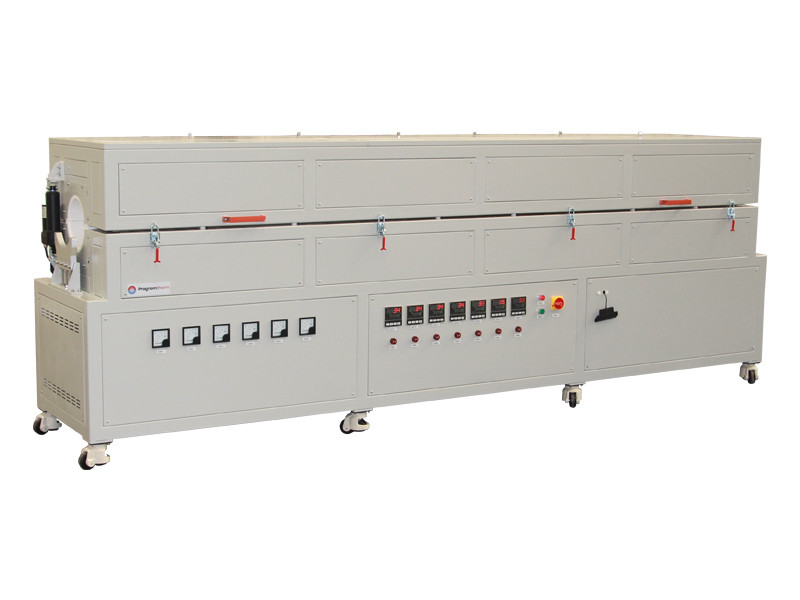

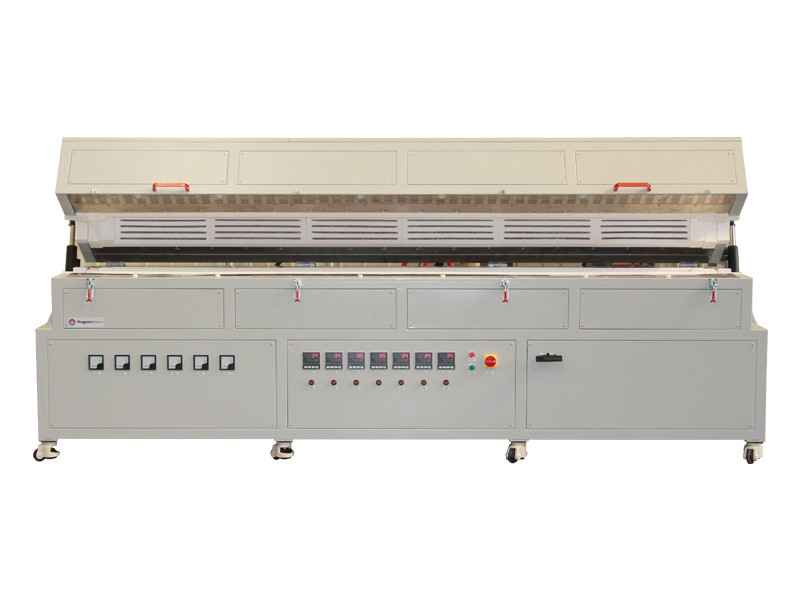

Vista frontal para multi-Forno de tubos de zona1000 graus C

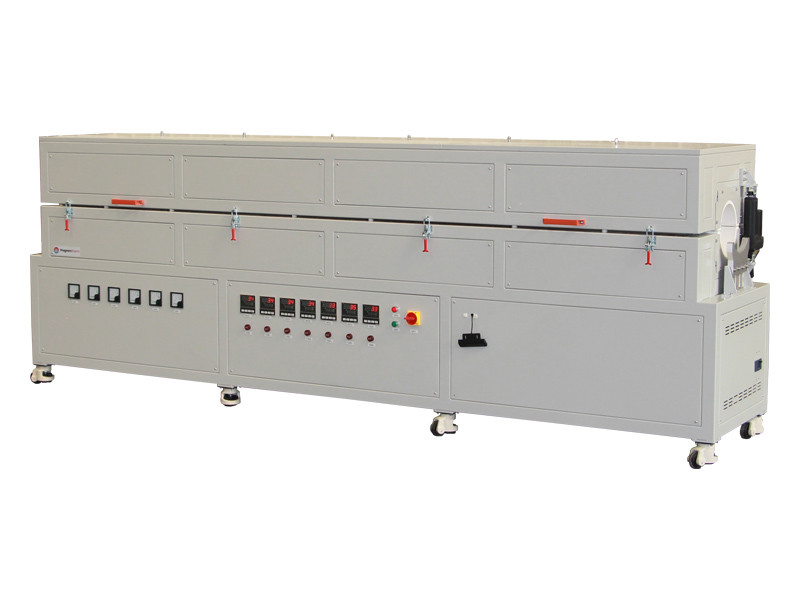

Vista lateralpara os múltiploszona Forno de tubos

Especificações técnicas

Notas de aplicação

• Não encha o tubo do forno com gases explosivos, como hidrogénio ou metano, sem os controlos e supervisão necessários de segurança.
• Os fornos de tubo de 1700C com tubo de alumina são concebidos para utilização sob vácuo e baixa pressão; 0,2 bar / 3 psi / 0,02 MPa
• Para minimizar a taxa de rachadura dos tubos de cerâmica, por favor, mudar a posição (marcar quatro pontos no tubo) cada lote
• As pequenas rachaduras podem aparecer na superfície da cerâmica refratária durante uma utilização prolongada, o que é normal e as rachaduras podem ser reparadas com revestimento de alumina

Comparação de tamanho
